itunes クロスバイクに挑戦!〜 タイヤ交換 Part.1


リニューアルした最新ページはこちら


タイヤが15年前の代物だったので、パンクを機に修理ではなく交換することにした。
ちなみにタイヤの交換時期は3000kmか1年が目安らしい。
いくら日の当たらない駐車場に置いていたとはいえ、15年前のタイヤで走れていたことが不思議かも。


square タイヤ交換

MUD ROCKはマウンテンバイクのルック車なので、当然ながら履いているタイヤはMTB用。
空気圧や路面との接地面積などを考えれば、もっと細いタイヤにすることで走りが軽くなるはずだと考え、チューブもタイヤも現状のリムに適合する最も細いものを選択した。

MUD ROCKのタイヤは以前、直接ブリジストンに問い合わせたときの返答によれば 26 x 1.95というサイズ。このサイズのタイヤを履いている場合、一般的に適合する最小サイズは26 x 1.50らしい。
実際にどれくらい細くなるのかといえば1cm程度。(結果的にはさほど変わりはしなかったが。。)

チューブとタイヤ

チューブやタイヤには当然ながらそれぞれにサイズがある。マッドロックが履いていたタイヤは26 x 1.95。
代替えの細いタイヤを物色していると26 x 13/8というのがあり、そうかと思えばGLIDEが履いているタイヤは700 x 32C。
はっきり言って訳が分からない。

26 x ◯◯◯の表記はインチ式、700 x ◯◯Cの表記はフランス式で、それぞれタイヤの直径とタイヤ幅をインチとミリメートルで表している
インチとメートルが混合している上に、タイヤの互換性はリムのサイズで決まってくるため、タイヤの直径とタイヤ幅の表記では寸法が似ていても互換性に欠けるのでとても厄介。
同じインチ式でもタイヤ幅が分数表記のW/O形式と小数点表記のH/E形式では同じ26インチでも互換性がない

もっと分かりやすく統一しろよ、と思ったら、ETRTOというサイズで統一されていた。
ETRTOはビード間隔とビード径で表記され、フランス式で700 x 32Cの場合はETRTOでは「32-622」、インチ式で26 x 1.95だとETRTOで「50-559」になる。ビード径がどこのサイズなのかはいまいちよく分からないが、とにかくビード径が同じであればフランス式 でもインチ式でもタイヤに互換性があるらしい。

ETRTOのサイズ表はこちらを参照

今回は何も考えず26x1.50を購入したのだが、偶然にも同じH/E形式。ETRTOの表記では26x1.95が50-559、購入した26x1.50は40-559で、ビート経が同じ「559mm」のため互換性が確保されている。
次にタイヤ幅だが、これはリム幅の1.5〜2.4倍が目安らしい。

タイヤとチューブのサイズだけでもウンザリするが、サイズの他にチューブのバルブにも種類がある。基本は「米式」「仏式」 「英式」の3種類で、仏式には40mmと60mmのロングタイプが存在する。ただ、このバルブに関してはすでに付いているものと同じ形状を選ぶだけなので 特に問題はない。


Panaracer ツーキニスト

Panaracer サイクルチューブ

Panaracer リムテープ

部品の購入

初めてのタイヤ交換で失敗する公算が高いため、チューブもタイヤもリーズナブルなものを選択。

タイヤは前輪後輪で1セットだったが、チューブは1本しか入っていないので、前輪後輪を交換するには2個必要。

リムテープも忘れずに。

Repair2
作業手順

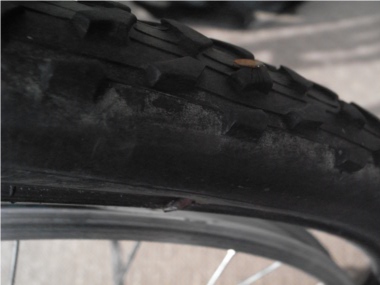

釘は【突き刺さっている】のではなく、【突き抜けて】おり、そりゃパンクするなってくらい見事な刺さり具合だった。

Repair3

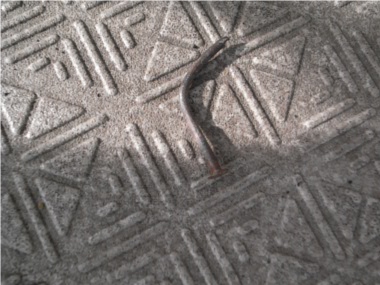

こんなにひん曲がった釘がどうやって突き刺さったのか未だに疑問。

Repair4

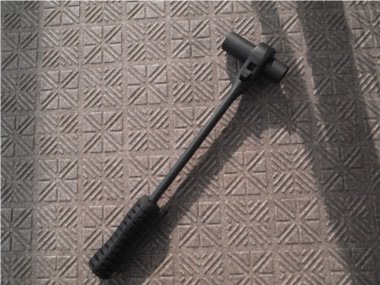

タイヤを交換する際に必須のレンチ。

左図は輪業用ラチェットレンチ

一般工具ではなかなか見かけない14 x 15mmという特殊サイズのラチェットレンチになっている。

大きさもあり、しっかりと力が入るのでタイヤ交換にはおすすめ。

Repair5

まず釘が突き刺さっていた後輪を外す作業から開始。

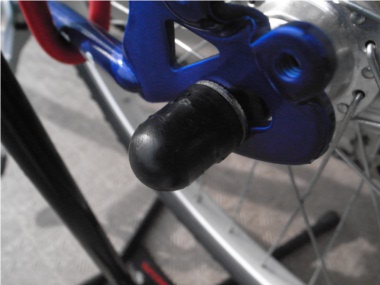

ボルトキャップを外す。

Repair6

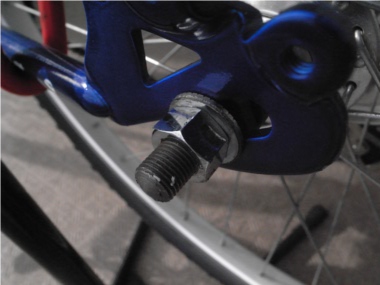

このボルトは14mmだった。
先の輪業用ラチェットレンチを使用してボルトを外す。

Repair7

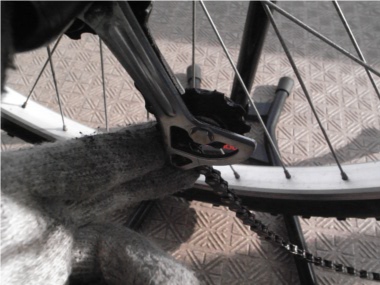

左右のボルトを外したら、次にチェーンを外す。

チェーンは左図のようにブーリーを前に押して弛ませる。

Repair8

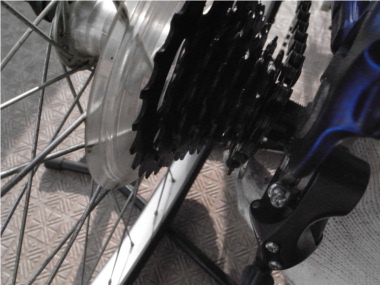

チェーンの弛みをギアのところまで持ってくるとギヤからチェーンが外れる。

Repair9

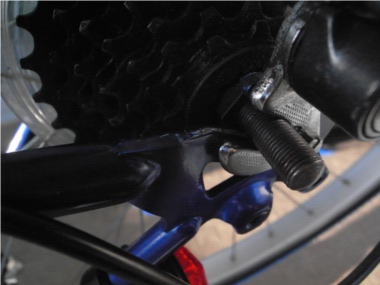

タイヤは左図のようにコの字型のパーツにはまっているだけなので、チェーンさえ外してしまえば思っていたよりも簡単に外れた。

Repair10

次に取り外したタイヤのチューブとタイヤを交換する。

Repair11

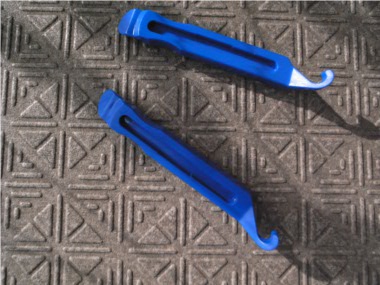

タイヤは左図のようなタイヤレバー と呼ばれるパーツを使用してリムから外していく。

Repair13

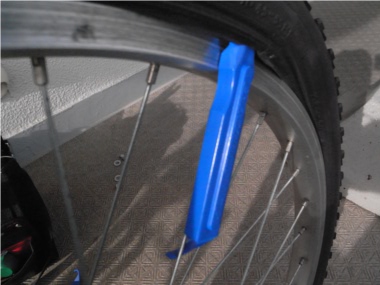

平べったい方をタイヤとリムの隙間に差し込み、フックをスポークに引っ掛ける。

タイヤはリムの内側に挟まっているだけなので、リムの外側に引っ張りだすような感じで作業する。

タイヤレバーはある程度の間隔をおいて取り付ける。
3本目のタイヤレバーを取り付けると、2番目に取り付けたタイヤレバーが勝手に外れたりするのでタイヤレバーは3本あればOK。

Repair14

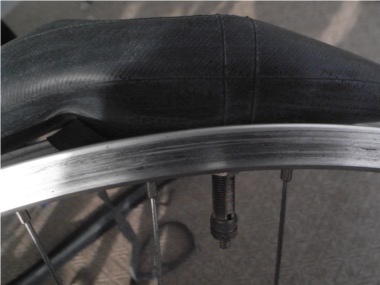

タイヤを外した後は、チューブの空気を抜く。
今回はすでにほとんど空気は抜けていたので、バルブを固定しているボルトを外してチューブと、古いリムテープを取り除く。

Repair15

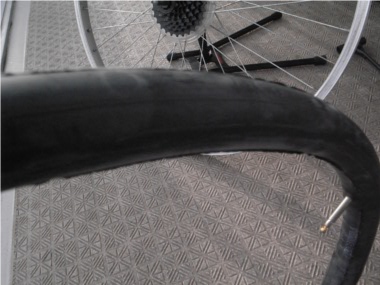

次に新しいチューブを取り出し少し空気を入れる。

画像が無いがチューブをリムに付ける前にリムテープを取り付ける。

Repair16

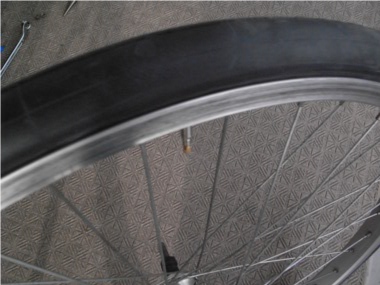

若干空気を入れた状態の方が作業がしやすいと手引きに書かれていたが、左図は明らかに空気を入れ過ぎ。
左図のようにチューブが張ってしまうと、タイヤの取り付けに難儀するので、チューブに入れる空気は少量でOK。

少量の空気を入れたチューブのバルブをリムに固定する。

Repair17

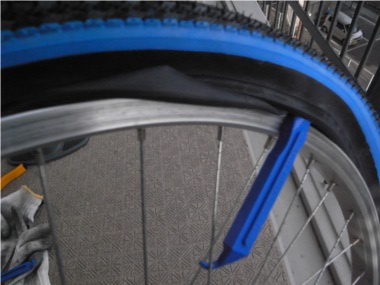

最後にタイヤを取り付ける。

原理的にチューブを挟むようにリムの内側に押し込んでいくのだが、これが一筋縄ではいかない。
慣れてしまえば大した作業でもないのだろうが、今回の作業で最も苦労したのがこのタイヤの取付だった。

ようやく全て収まったと思ったら、左図のようにチューブがはみ出ており、落胆のあまり作業を放棄しそうになった。

タイヤの内側にチューブがねじれたりして正しく収まっていないと、走行中にパンクなどを起こす原因になるらしいが、実際に作業しているとねじれているのか、正しく入っているのか全く分からなかった。

Repair18

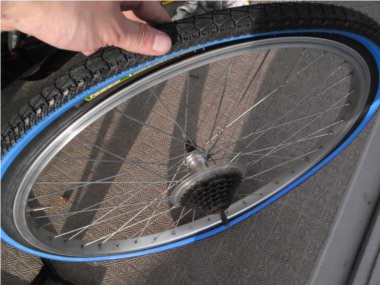

とにかく、チューブがタイヤの中に全て収まったので空気を入れてみた。
リムとタイヤの間からチューブがはみ出ている形跡もなく、なんとなく上手くいったようなので、このままタイヤを取り付けることにした。

Repair19

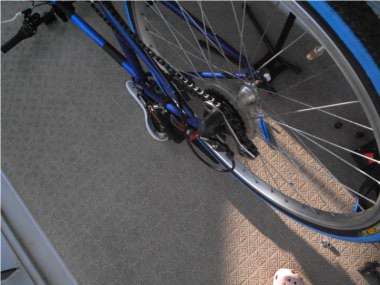

通常の状態でタイヤをはめようとしたが思い通りいかず、左図のように自転車をひっくり返すと、思った以上に簡単に固定できることに気づいた。

Repair20

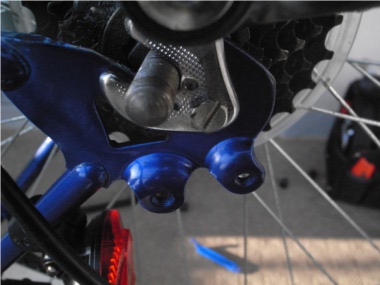

自転車をひっくり返さないと、左図のようにコの字型の奥まで押しこむのが難しいのだが、ひっくり返すと簡単に奥まで入ってくれる。

さすがに走行中にタイヤが外れるという事態だけは避けたいので、この部分は慎重に。無論、ボルトもしっかりと固定する。

Repair21

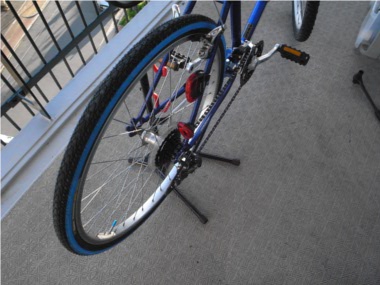

取り敢えずリアのみ完成♪

Repair23

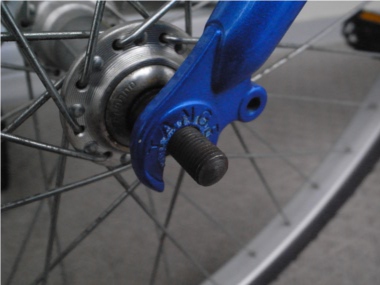

リアタイヤを交換後、精根尽き果てフロントタイヤの交換は1週間後。

リアの時と同様、ボルトキャップを外し、14mmのボルトを外す。
リアにはチェーンがあったが、フロントには当然無いので簡単に外れると思ったが、ブレーキシューがしっかりとリムを挟んでいるため、タイヤが外れない。

Repair26

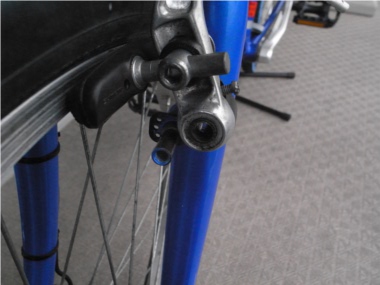

何も考えずブレーキを固定しているボルトを外し、ブレーキを外してしまった。

Repair27

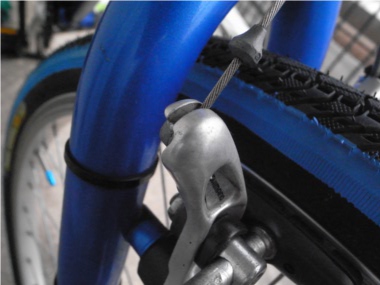

ブレーキはボルトを外さなくても、固定してあるワイヤーを外すだけで簡単に緩む。
しかもこのワイヤーはアーレンキー(六角レンチ)など使わず、ブレーキ本体を握るように押さえると、指一本で簡単に外れてしまう。

それに気づかず、上図のようにボルトを外してしまったため、後にブレーキも交換することになり、更にシフトまで替える羽目になった。

後から思えば、リアにもフロント同様、ブレーキがついているのに、リアタイヤを外す際にブレーキを触った記憶が無い。
おそらく偶然、何かの拍子でタイヤが外れたのだと思うが、リアの場合も一旦、ブレーキワイヤーを外すべきなのだろう。

Repair24

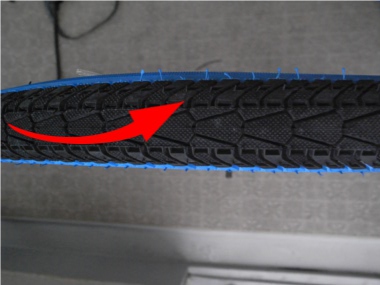

少しはコツがつかめたのか、リアの時と比べると割りと順調にチューブとタイヤを交換できたが、空気を入れると左図のように一部分が膨らんだ状態になった。

これはチューブがはみ出ているのが原因なので、再度空気を抜いてやり直し。

Repair25

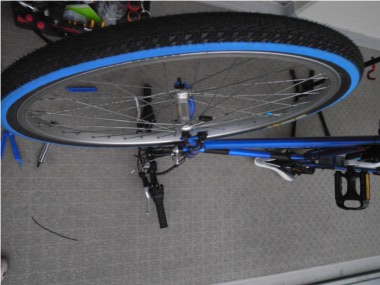

やり直しもさほど時間がかからず、リアの時と同様、自転車を逆さまにしてタイヤを固定。

これでフロントも完成なのだが、ブレーキを取り付けている際にワイヤーを損傷。
もともと15年前のチャリなのでワイヤーも劣化していて当然なのだが、インナーワイヤープライヤー で引っ張った際にワイヤーがブツブツと切れていき、見た目に不安な状態になってしまった。

と、言うわけで、続いてブレーキの交換
